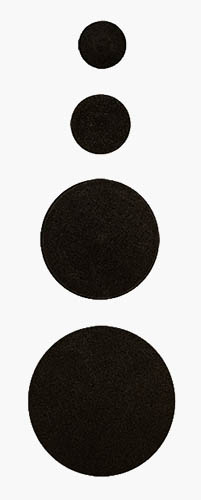

High Purity Graphite Planchet or Disc jsou tvořeny grafitizovaným měkkým uhlíkem, který má spektrální čistotu. Tento materiál je měkčí a méně odolný než vitrifikované uhlíkové materiály. Pokud se s ním zachází opatrně, je to excelentní substrát pro zobrazování v SEM a pro X-ray mikroanalýzu. Uhlíkové disky vykazují jen velmi malý příspěvek ke vzniku BSE signálu a čistý signál pozadí pouze s liniemi uhlíku pro EDS nebo WDS analýzu. Standardní povrch disků není tak hladký jako u vitrifikovaných materiálů a je viditelný při zobrazení SE. Tyto disky jsou také poreznější a více hydrofobické než vitrifikované disky.

Jejich povrch je na jedné straně broušen na standardní hrubost 0,80µm. To lze snadno zlepšit lapováním disku ve vodní lázni na jemném brusném papíru o zrnitosti 10µm, nebo na lapovacím papíru. Takto lze dosáhnout hrubosti 0,05µm i lepší.

Materiál, použitý na tyto disky, má celkové nečistoty menší než 2ppm. Nečistoty mohou obsahovat následující prvky: B, Mg, Al, Si, Ca nebo Fe. Obsah každé jednotlivé nečistoty je max. 1ppm nebo menší.

Protože je materiál grafitových disků relativně měkký, velmi doporučujeme fixaci disků na nosiče vzorku (stuby) pomocí vodivého lepidla. Pokud je celý povrch nosiče vzorku překryt grafitovým diskem, nedochází k vlivu materiálu nosiče na zobrazení SEM ani na výsledné spektrum při EDS/WDS analýze.

TECHNICKÉ PARAMETRY
