EM-Tec Versa-Plate adaptable SEM sample holders jsou tvořeny plochou základovou deskou s mnoha otvory opatřenými závitem M4 a sadou úhlových podpěr se stavěcími šrouby. Tyto podpěry mohou být upevněny do libovolného otvoru s M4 závitem na základové desce tak, aby co nejlépe vyhovovaly velikosti a tvaru nepravidelného vzorku. Každá podpěra může být libovolně natočena v rozsahu 0°až 360°. K desce je upevněna šroubem M4. Každá úhlová podpěra je vybavena stavěcím šroubem M3 s vroubkovanou hlavou pro fixování vzorku. Základová deska je vyrobena ze speciálně zpracovaného hliníku "vacuum-grade". Všechny šrouby jsou z nemagnetické nerezové oceli. Každý držák se dodává jako kompletní souprava. Úhlové držáky a stavěcí šrouby je také možno doobjednat zvlášť.

Tento typ držáků je vhodný především pro:

• Velké a/nebo nepravidelně tvarované vzorky
• Průmyslové výrobky
• Forenzní artefakty
• Analýzu poruch a lomů
• Nesymetrické vzorky
• Upevnění více vzorků

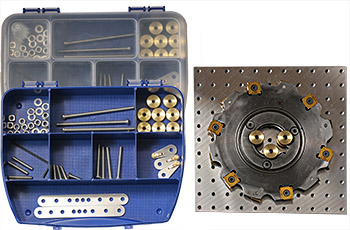

EM-Tec Versa-Plate UV1 universal clamping kit je sada navržená k usnadnění upnutí vzorků, které se díky svým tvarům velmi nesnadno upínají standardními příchytkami. Tato sada UV1 je vhodná pro tenké destičky, silné materiály (až do 66mm) a těžké vzorky. Použité materiály jsou hliník, nerezová ocel a mosaz.

Sada UV1 obsahuje:

• 2 x EM-Tec SC80 multi-hole 80mm long aluminium clamping strips
• 3 x EM-Tec SC20 short aluminium clamping strip including S-clips for thin samples
• 8 x EM-Tec SC4 brass knurled nuts
• 1 set of stainless steel M4 screws: 4 x M4x70mm + 4 x M4 x35mm + 4 x M4 x   15mm + 4 x M4 x20mm
• 1 set of stainless steel M4 nuts: 6 x M4 hex nuts + 6 x M4 square nuts
• 12 x stainless steel M4 washers

TECHNICKÉ PARAMETRY
