EM-Tec LAMC-15 Large area magnification calibration standard je navržen pro kalibrace velkých oblastí při malém zvětšení. Je vyroben za použití ultra rovného vodivého křemíkového substrátu s nanesenými jasnými chromovými čarami. Je ideální pro užití v SEM a optické mikroskopii v odraženém světle u následujících aplikací:

• Kalibrace režimu malého zvětšení u SEM
• Kalibrace zvětšení přes velké oblasti
• Měření velikosti částic
• Měření linearity a reprodukovatelnosti pohybu stolku
• Pro digitální zobrazovací systémy

EM-Tec LAMC-15 je vhodný pro použití při zvětšeních v rozsahu 5x až 1000x. Na tomto kalibračním standardu jsou následující vzory:

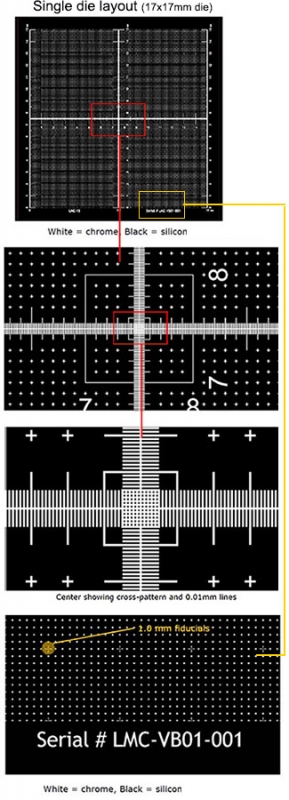

• Čtvercová síť 15 x 15mm s dělením po 0,01mm
• Postranní stupnice o délce 15mm s dělením 0,01mm na protějších stranách obrazce
• Nitkový kříž v každém intervalu 0,1mm
• Větší nitkový kříž v každém intervalu 1mm

Nitkové kříže usnadňují navigaci a testování linearity v režimu malého zvětšení a také hodnocení nežádoucí vůle a mrtvého chodu (motorizovaných) posuvů stolku. Nanesené chromové čáry jsou ve stejné rovině ostření jako substrát, jsou lépe definované a generují lepší signál než vyleptané vzory. Jsou také méně náchylné k usazování částic. Každý kalibrační standard má na substrátu vyleptáno jedinečné seriové číslo a označení produktu. Standardy jsou dostupné v základu jako nenamontované, nebo namontované na několika nejužívanějších typech nosičů SEM vzorků a také na černém kovovém podložním materiálu pro optické mikroskopy (black metal slide). Pokud potřebujete kalibrační standard užívat na několika různých platfomách SEM, lze využít EM-Tec Stub adaptérů. Standard EM-Tec LAMC-15 je dodáván s Certifikátem vysledovatelnosti původu podle NIST.

Specifikace pro EM-Tec LAMC-15 large area magnification calibration standard

TECHNICKÉ PARAMETRY
