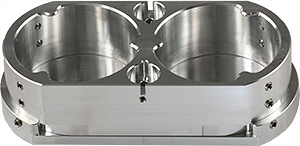

EM-Tec R5 top reference holder for 2 x ᴓ50mm/2 inch metallographic mounts, M4. Includes 2 positions for calibration stubs
Nákupem tohoto produktu získáte 0 kreditů.
EM-Tec R5 top reference holder for 2 x ᴓ50mm/2 inch metallographic mounts, M4. Includes 2 positions for calibration stubs
EM-Tec R5 top reference holder for 2 x ᴓ50mm/2 inch metallographic mounts, pin stub. Includes 2 positions for calibration stubs. Držák je určen pro upínání metalografických, petrografických i keramografických nábrusů a zalitých vzorků. Držák akceptuje vzorky ᴓ50mm nebo ᴓ2" (50mm). Maximální kapacita je 2 vzorky. Všechny vzorky jsou umístěny v ploše 108x51mm.
Držák EM-Tec R5 top reference holder má také dvě pozice pro umístění kalibračních standardů na standardním nosiči pin-stub o průměru 12,7mm.

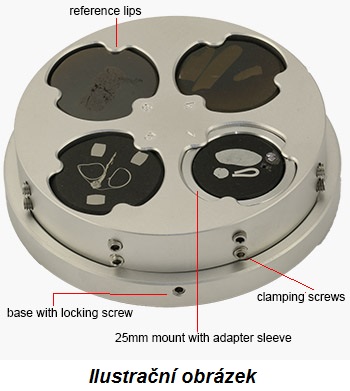

EM-Tec R5 top reference holder se skládá ze dvou částí:
- vrchního dílu s výstupky pro zajištění polohy horní strany nábrusu a fixačních šroubů; plocha pro vzorky je 88 x 85mm.
- základny se šrouby pro připevnění horního dílu a s dalšími šrouby v základně, které slouží k přitlačení nábrusů k refenčním výstupkům horního dílu.
Maximální výška vzorku je 26mm.
Celkový rozměr držáku EM-Tec R5 top reference holder je 125 x 57 x 32mm.
Imbusový klíč je součástí dodávky..
Tyto držáky jsou vhodné pro všechny typy elektronových mikroskopů Hitachi
