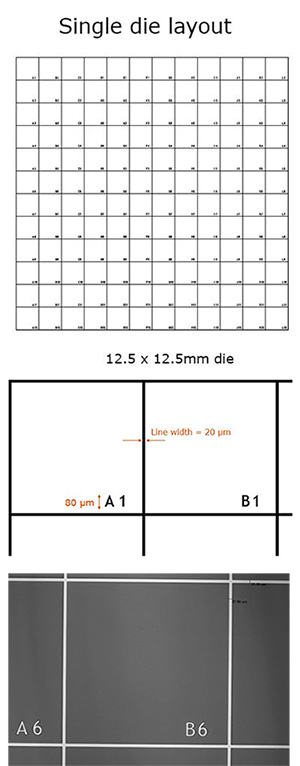

EM-Tec FG-1 Silicon Finder Grid Substrate with 144 fields of 1x1mm je tvořen vodivou ultra hladkou křemíkovou destičkou 12,5x12,5mm, na které je naneseným chromem vytvořen rastr 144 polí 1x1mm. Každé pole je v pravém dolním rohu označeno alfanumerickým kódem. Tento kód je snadno viditelný pomocí lupy, stereomikroskopu, nebo v SEM. Takto vytvořená struktura je odpovídá hustotě 25mesh a je praktickou pomůckou pro větší částice nebo malé vzorky, které lze uložit na separátní pole a všechny najednou vložit např. do SEM. Hodí se např. pro korelativní mikroskopii. Pozici vzorku lze snadno identifikovat. Vlastní substrát má rozměry 12,5x12,5mm. Primárně je tento typ navržen pro použití v SEM, ale najde svoje uplatnění také ve světelné mikroskopii v odraženém světle, či technikách AFM i Auger/SIMS.

Tento produkt má mnohé výhody proti nosičům vzorku s vyrytou mřížkou a běžným měděným "finder grids":

• Je ultra-plochý, ve srovnání s měděnými síťkami nemá žádné rozdíly ve výšce základní roviny
• Vzor dělení je snadno viditelný pouhým okem nebo lupou i v SEM a optickém mikroskopu
• Každé pole má vlastní identifikaci alfanumerickým kódem
• Při zobrazení v SEM je velmi nízká úroveň signálu pozadí - podobně jako na křemíku
• Jemné a jasné dělící linie po celé ploše - jemnější než ryté dělení
• Lze snadno odhadovat velikost vzorku podle rastru 1x1mm
• Je kompatibilní se stuby Ø12,7mm s pinem, Ø12,2mm JEOL a Ø15mm Hitachi
• Snadno se upevní na stuby pro SEM a AFM.
• Vhodný pro užití s technikami SEM, FIB, AFM, LM, XPS/ESCA, SIMS a Auger
• Opakovatelně použitelný, odolává rozpouštědlům a lze čistit plasmovým výbojem

EM-Tec FG-1 Silicon Finder Grid Substrate je připravován a balen v čistých prostorách a dodává se v Gel-pack boxes.

TECHNICKÉ PARAMETRY
