Denka M3 LaB6 cathode, Zeiss Base, 90 degrees/15μm round tip for DSM series SEMs, TEMs, LEO TEMs and LEO 1450 SEM

Obecné informace

Vlákna Denka M-3 LaB6 jsou průmyslovým standardem, jsou to vysoce kvalitní katody LaB6. Standardní katoda s 15µm kulatým hrotem má úhel hrotu 90°, což poskytuje zdroj vysokého jasu spolu s vynikající stabilitou. Pro TEM je k dispozici speciální verze s ostřejším 60° úhlem špičky a menší 5µm/10µm kulatou špičkou.
Denka používá nejčistší, vysoce kvalitní krystaly LaB6 pro katody Denal LaB6. Špička Denka LaB6 poskytuje 10x vyšší jas než standardní wolframový zdroj, což má za následek lepší rozlišení s čistým obrazem a menším šumem. Životnost katody LaB6 je mnohem delší než u wolframového zdroje, který poskytuje stabilní zdroj po delší dobu. Další podrobnosti naleznete v tabulce výkonu zdroje elektronů. Katody Denka LaB6 zlepšují výsledky při použití pro:

• SEM pro nízkonapěťové a dlouhodobé mapovací aplikace
• TEM zobrazování a analýza
• Mikroanalyzátory elektronové sondy (EPMA nebo Microprobe)
• Litografii elektronovým svazkem

Zdroje LaB6 vyžadují vyšší vakuum než standardní wolframové zdroje, to obecně znamená, že vyžadují další iontovou getrovou pumpu u zdroje elektronů. Požadované vakuum je v řádu 10-7 mbar.

Design a vlastnosti katod Denka M-3 LaB6 EM

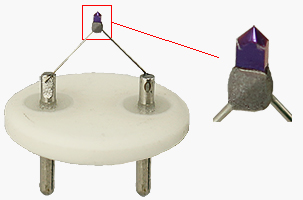

Konstrukce katody Denka LaB6 EM je podobná jako u wolframových katod. Používá stejnou základnu s wolframovými dráty připojenými ke kontaktním kolíkům. Místo plné wolframové smyčky tvoří krystal LaB6 hrot s wolframovými dráty přilepenými ke krystalu LaB6. V tomto provedení je krystal LaB6 přímo ohříván proudem vlákna přes wolframové dráty a krystal LaB6. Tato unikátní konstrukce má řadu funkcí a výhod:

• Zaměnitelnost: Katody Denka M-3 LaB6 jsou navrženy jako přímá náhrada wolframových vláken
• Vhodné pro SEM a TEM
• Design s přímým ohřevem s wolframovým drátem stmeleným na krystalu LaB6 vysoké čistoty
• Vysoký jas; asi 10x vyšší než wolframová vlákna (dokonce 20x u ostřejších špiček)
• Stabilní zdroje; díky své odolné a jednoduché konstrukci má standardní Denka M3 LaB6 stabilitu lepší než 3 %/hod. při 1550 °C
• Dlouhý život; při vakuu 10-7 mbar a provozní teplotě 1550 °C lze u standardní katody M3 LaB6 očekávat životnost 500-2000 hodin
• Nízký tlak par; snížené ztráty odpařováním
• Vysoký bod tání a stabilita při provozních teplotách
• Nízká hodnota výstupní práce 2,66 ev (ve srovnání se 4,7 ev pro wolfram)

TECHNICKÉ PARAMETRY
