EM-Tec M-10 calibration standard with 10um grid pattern, mounted on Zeiss 12,7mm pin stub
4 066
CZK / ks
bez DPH
3 360
CZK
Nákupem tohoto produktu získáte 0 kreditů.
EM-Tec M-10 calibration standard with 10um grid pattern, mounted on Zeiss 12,7mm pin stub

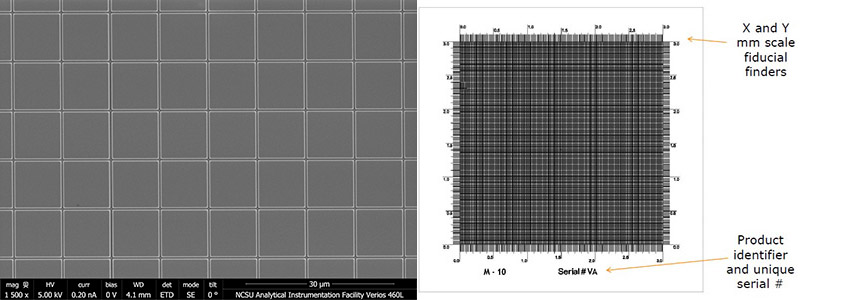

EM-Tec M-10 calibration standard with 10um pitch grid pattern má rozteč čar 10um a další zvýrazněné čáry s roztečí 100 um. Hodí se pro kalibraci zvětšení a kontrolu zkreslení obrazu SEM pro zvětšení v rozmezí 100x až 1000x. Je také možnost umístit pozorovaný vzorek přímo na mřížkový vzor pro okamžitou kalibraci rozměrů zkoumaného předmětu. V takovém případě se mřížkový vzor zobrazuje na pozadí a lze přímou kalibraci zaznamenat na obraze.
Specifikace pro EM-Tec M-10 calibration standard with 10um pitch grid pattern
| Substrát | 525 um silná ultrarovná destička křemíku dopovaného bórem s orientací <100> |
| Vodivost | Vynikající, odpor 5 až 10 Ohmů |
| Rozměry obrazce | 3 x 3 mm |

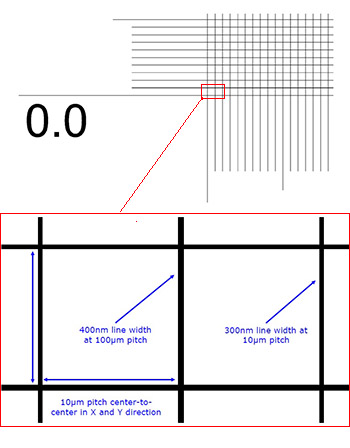

| Rozteč/přesnost | 10um ± 0,025um; 100um ± 0,25um |
| Druh čáry / hloubka | Leptaná v křemíku, hloubka 300nm ± 30nm |
| Toušťka čáry | 300nm ± 15nm pro čáry s roztečí 10um |
| 400nm ± 20nm pro čáry s roztečí 100um | |
| Kolmost | Lepší než 0,01° |
| Značení | Okrajové stupnice v mm pro určení polohy na mřížce standardu |
| Rozměry destičky substrátu | 4 x 4 mm |
| Použití | SEM, FESEM, FIB, Auger, SIMS a optická mikroskopie v odraženém světle |
| Označování | Identifikační číslo je vyleptáno do substrátu |
| Montáž | Základ je bez montáže, dodává se také na několika základních typech nosičů preparátu |
| Balení | Dodává se v Gel-Pack boxu |
| Certifikace | Certifikát vysledovatelnosti původu podle NIST |
